Vs-65E (4’) & Vs-65LE (5′) Servo Short Bar Loaders

Tracer logo

Servo Short Bar Loaders

  • Up to 4′ Length Bars (actual bar length determined by lathe spindle length)
  • Bar Diameter capacity of 5mm to 65mm (0.25″ – 2.56″)
  • Material can be Round, Hexigonal or Square
  • Material can be Uniform or Random in Length
  • Feeds to turret stop or pre-set dimension
  • Sub-spindle mode
  • External LED Display for Bar Position and Length Monitoring
  • Includes Three Pushers, Sliding Rail System and One Spindle Liner

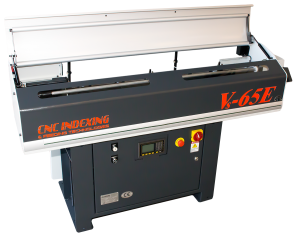

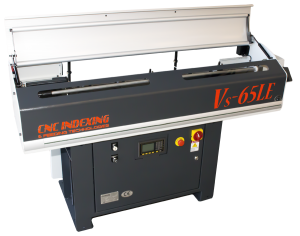

The TRACER Vs-65E and Vs-65LE are compact magazine bar loaders designed for CNC lathes. The Vs Series is servo driven and feeds to a stop or a pre-determined position. This model is ideal for lathes with a sub-spindle. Standard features include x-axis sliding rail system for easy spindle liner removal, large magazine tray to allow for unmanned production, hand held remote control for operator convenience, top-cut system to sense new bar position and easy v-channel adjustment for quick bar size changes.

Model TRACER Vs-65E (4′) TRACER Vs-65LE (5′)
Lathe Type Fixed Headstock
Feeding Direction Left or Right
Bar Diameter 5 – 65mm (.25″ – 2.56″)
Bar Length Max 1,200mm (48″) Max 1,500mm (60″)
Magazine Capacity 10 bats at 65mm (2.5″)
Pusher Sizes (mm) 6 , 12, 20
Feeding System Servo
Air Pressure 6 kgf / cm2 (85 psi)
Power Supply 220V /440V
Machine Weight 750 lbs. 795 lbs.

* All TRACER Short Bar Loaders are equipped with a “patented” TRACER LED external blue light display, on the front of the loader, allowing operators visual monitoring of bar status and alarms.
